Como escolher o equipamento de topografia adequado para o seu projeto

A escolha do equipamento de levantamento topográfico correto pode determinar se um projeto é entregue a tempo e dentro do orçamento, ou se se torna uma série de correcções lentas e dispendiosas. Com uma vasta gama de ferramentas disponíveis, desde antenas inteligentes GNSS e receptores RTK a estações totais e controladores de campo robustos, a decisão raramente é simples. O tipo de projeto, o terreno, os requisitos de precisão e o fluxo de trabalho desempenham um papel importante. Este guia divide as principais categorias de ferramentas de levantamento topográfico, explica os principais factores que devem orientar a sua seleção e destaca a forma como os produtos específicos da CHCNAV respondem às exigências do trabalho de levantamento topográfico no mundo real. Quer se trate de cartografia topográfica, levantamentos de limites, layout de construção ou projectos de terraplanagem, o equipamento certo faz uma diferença mensurável.

Compreender os principais tipos de equipamento de topografia

Antes de avaliar produtos específicos, é útil compreender o que cada categoria de equipamento faz e onde se destaca. A topografia moderna baseia-se em três tipos de ferramentas principais, cada uma delas adequada a diferentes condições e fluxos de trabalho.

Antenas inteligentes GNSS

Os receptores GNSS utilizam sinais de satélite de várias constelações, incluindo GPS, GLONASS, BeiDou e Galileo, para determinar posições precisas no solo. Quando emparelhados com a tecnologia RTK (Real-Time Kinematic), estes sistemas proporcionam uma precisão centimétrica em tempo real sem pós-processamento. O equipamento de levantamento GNSS é particularmente eficaz em terreno aberto onde os sinais de satélite não estão obstruídos, tornando-o a ferramenta preferida para levantamentos topográficos, demarcação de limites e piquetagem de construção em grandes áreas.

As antenas inteligentes GNSS modernas adicionam unidades de medição inercial (IMU) que permitem que o recetor continue a fornecer posições precisas mesmo quando o poste está inclinado. Isto acelera consideravelmente o trabalho de campo, uma vez que os topógrafos já não precisam de nivelar o poste para cada leitura. Alguns receptores avançados também integram câmaras e LiDAR para captura de coordenadas sem contacto e modelação 3D em ambientes onde a medição direta é difícil ou perigosa.

Total de estações

Uma estação total combina a medição eletrónica de distâncias (EDM) com a medição de ângulos para fornecer coordenadas precisas de pontos 3D. Ao contrário do GNSS, as estações totais não dependem da disponibilidade do sinal de satélite, o que as torna adequadas para ambientes com cobertura de copas pesadas, desfiladeiros urbanos profundos ou ambientes interiores onde os sinais GNSS não são fiáveis ou não estão disponíveis.

A topografia com estação total é a abordagem preferida para a definição de construção, monitorização estrutural, subdivisão de terrenos e qualquer cenário que exija medições com precisão consistente, independentemente da visibilidade do céu. Os modelos sem refletor podem medir distâncias a superfícies sem um prisma, alargando a sua utilidade a levantamentos de fachadas, áreas perigosas e grandes projectos de infra-estruturas.

Controladores de campo e software

Os controladores de campo, normalmente tablets robustos ou dispositivos portáteis, ligam-se ao instrumento de levantamento e executam software de levantamento dedicado que gere a recolha de dados, orientação de piquetagem, gestão de ficheiros de trabalho e exportação de dados. O controlador é a interface entre o instrumento e o topógrafo, e a sua usabilidade, legibilidade do ecrã e capacidade de software afectam diretamente a produtividade no terreno.

Os pacotes de software de levantamento topográfico lidam com sistemas de coordenadas, cálculos COGO, importação de ficheiros de projeto e comunicação em tempo real com estações de base ou fornecedores de RTK em rede. A seleção de um controlador e de uma plataforma de software que se integre perfeitamente no seu hardware elimina problemas de compatibilidade e simplifica o fluxo de dados do campo para o escritório.

Factores-chave a considerar na escolha de equipamento de topografia

Nenhuma peça de equipamento é ideal para todos os trabalhos. Os seguintes factores devem orientar o seu processo de seleção e ajudá-lo a adequar as ferramentas às exigências específicas de cada projeto.

Tipo de projeto e ambiente de trabalho

A natureza do projeto é o ponto de partida para cada decisão de equipamento. Levantamentos topográficos a céu aberto na agricultura, minas ou desenvolvimento de infra-estruturas são naturalmente adequados para rovers GNSS e sistemas de levantamento GPS RTK. Os projectos de construção urbana com aglomerados de edifícios densos, ou levantamentos realizados sob a copa das florestas, podem exigir estações totais ou uma abordagem híbrida que combine ambas as tecnologias.

Os projectos em ambientes obstruídos por GNSS, tais como escavações profundas ou vegetação densa, podem beneficiar de receptores GNSS que integrem LiDAR ou motores de posicionamento visual para manter a precisão quando os sinais de satélite estão comprometidos. Compreender o ambiente antes de selecionar o equipamento evita surpresas dispendiosas no local.

Requisitos de exatidão

Diferentes tarefas de levantamento topográfico implicam diferentes limiares de precisão. Os levantamentos de limites e o trabalho cadastral requerem frequentemente uma precisão sub-centímetro e o cumprimento rigoroso das normas regulamentares. O mapeamento topográfico para planeamento de terraplenagens pode tolerar tolerâncias ligeiramente mais amplas, enquanto que os levantamentos de reconhecimento podem aceitar uma precisão de nível decimétrico.

Os sistemas GNSS RTK podem fornecer uma precisão horizontal de 8 mm e vertical de 15 mm em condições ideais. As estações totais oferecem uma precisão angular e de distância ainda mais apertada para trabalhos estruturais a curta distância. Confirmar a especificação de precisão necessária antes da compra evita uma especificação excessiva e gastos excessivos em equipamento que excede o que um projeto realmente requer.

Portabilidade e robustez

O equipamento de campo tem de sobreviver às condições em que trabalha. Locais remotos, temperaturas extremas, chuva, poeira e manuseamento brusco são realidades na topografia de construção e exploração mineira. Procure classificações de proteção de entrada de IP67 ou IP68, que indicam resistência à poeira e à imersão em água. A duração da bateria também é importante: um recetor ou estação total que fique sem carga a meio do turno cria atrasos e lacunas nos dados.

O peso e o formato afectam o tempo que os topógrafos podem trabalhar eficazmente. Os receptores compactos e leves reduzem a fadiga em percursos longos. Os instrumentos que são fáceis de montar, nivelar e operar no terreno mantêm os fluxos de trabalho em movimento sem tempo de inatividade desnecessário.

Integração de software e fluxo de trabalho de dados

Os dados de levantamento só criam valor quando se movem eficientemente do campo para o escritório. O equipamento que suporta formatos de dados comuns, se integra com plataformas CAD e GIS e se liga a sistemas de gestão de projectos baseados na nuvem reduz o manuseamento manual de dados e os erros de transcrição. Um fluxo de trabalho em circuito fechado, desde a importação do projeto à recolha de dados e à exportação de resultados, reduz os prazos dos projectos e o risco de problemas de controlo de versões entre as equipas no terreno e no escritório.

Receptores GNSS vs Estações Totais: Combinar o equipamento com o trabalho

Uma pergunta comum entre os topógrafos é se devem investir em equipamento de topografia GNSS, numa estação total ou em ambos. A resposta depende do tipo de trabalho que a equipa realiza.

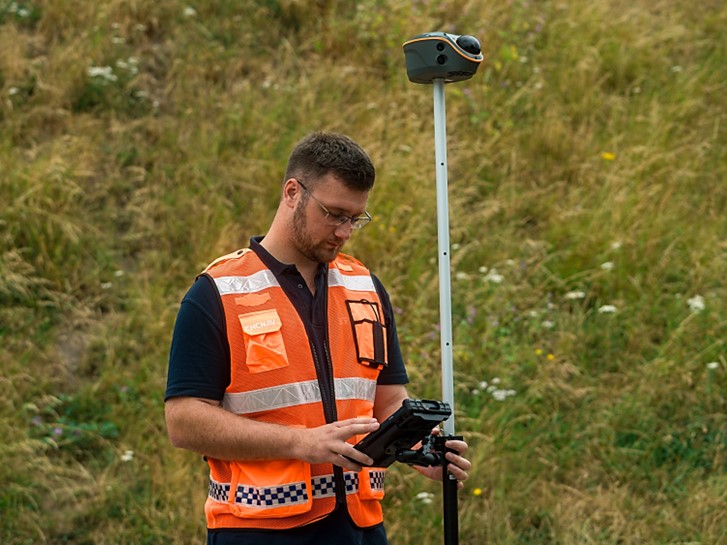

Os sistemas GNSS RTK são mais rápidos para cobrir grandes áreas e funcionam bem quando é necessário registar vários pontos em grandes extensões. Um único operador com um rover GNSS pode registar centenas de pontos por dia em terreno aberto com um tempo de configuração mínimo. As ligações RTK em rede eliminam a necessidade de configurar uma estação de base, simplificando ainda mais as operações.

As estações totais são indispensáveis quando o acesso aos satélites é limitado ou quando o trabalho requer uma precisão rigorosa ponto-a-ponto em distâncias curtas, como por exemplo, na definição de colunas estruturais, na verificação de dimensões "as-built" ou na monitorização da deformação. Também fornecem uma cadeia de medição legalmente defensável para trabalhos cadastrais e de delimitação em muitas jurisdições.

Para as equipas que lidam com diversos tipos de projectos, ter um recetor GNSS e uma estação total é frequentemente a abordagem mais prática. As duas tecnologias complementam-se mutuamente: O GNSS para a captura rápida de dados em condições abertas e a estação total para trabalhos de precisão em ambientes limitados. A chave é assegurar que ambos os sistemas partilham uma plataforma comum de dados e software para evitar a duplicação de esforços no processamento e comunicação de resultados.

CHCNAV Equipamento de topografia terrestre: Soluções para todos os cenários

A CHCNAV oferece uma gama de instrumentos de nível profissional concebidos para satisfazer as exigências das ferramentas de levantamento topográfico utilizadas em diversos tipos de projectos. Os seguintes produtos representam soluções alinhadas com os critérios de seleção acima descritos.

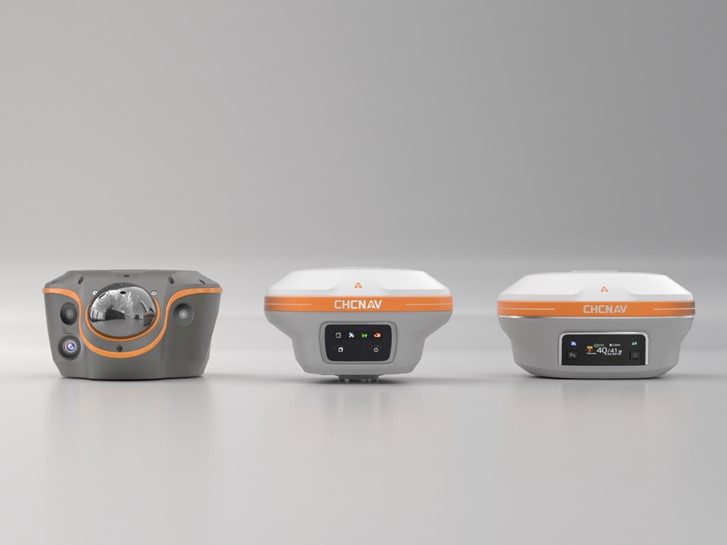

O CHCNAV i89 é um recetor Visual IMU-RTK GNSS compacto, concebido para topógrafos que necessitam de um desempenho fiável sem transportar equipamento pesado. Com um peso de apenas 750 g e classificação IP68, integra câmaras duplas, Auto-IMU de 200 Hz para compensação da inclinação do poste e tecnologia de atenuação ionosférica iStar 2.0. A sua bateria de 16,5 horas suporta turnos de um dia inteiro em ambientes de levantamento topográfico, mineiro e de construção sem interrupções.

O CHCNAV i93 amplia a capacidade do i89 com funcionalidades de levantamento visual melhoradas, incluindo extração de coordenadas 3D a partir de imagens, orientação visual de piquetagem e suporte de modelação 3D. Com Auto-IMU de 200Hz e câmaras duplas, o i93 é adequado para levantamentos topográficos, demarcação de limites, documentação as-built e projectos em que a captura visual acrescenta valor juntamente com a medição GNSS tradicional.

Para trabalhos em áreas com obstrução GNSS ou sem sinal, o CHCNAV ViLi i100 oferece uma solução distinta. Este recetor Visual-LiDAR GNSS RTK mantém uma precisão de posicionamento de 5 cm num raio de 20 m em ambientes com GNSS, utilizando o motor de posicionamento SFix 2.0. O sistema Vi-LiDAR integrado capta nuvens de pontos 3D utilizando quatro câmaras para levantamento sem contacto e suporta o cálculo do volume de terraplenagem com uma precisão de 99,98%. O i100 é particularmente valioso em locais de construção com estruturas, cobertura arbórea densa ou escavações abaixo do nível do solo onde o acesso por satélite está comprometido.

No que diz respeito à estação total, a CHCNAV CTS-M100 é um instrumento económico para equipas que necessitam de um desempenho fiável em levantamentos topográficos, subdivisão de terrenos e disposição de parques solares. O seu EDM sem refletor alcança até 1.500 m e os teclados de dupla face simplificam a operação. O armazenamento interno suporta até 140.000 pontos, com suporte de armazenamento USB até 128 GB. Uma bateria de 8 horas mantém o instrumento operacional durante um dia inteiro de trabalho.

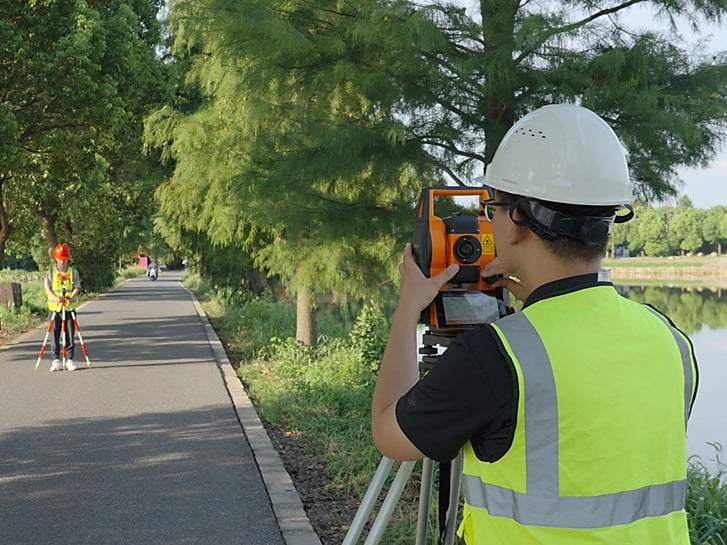

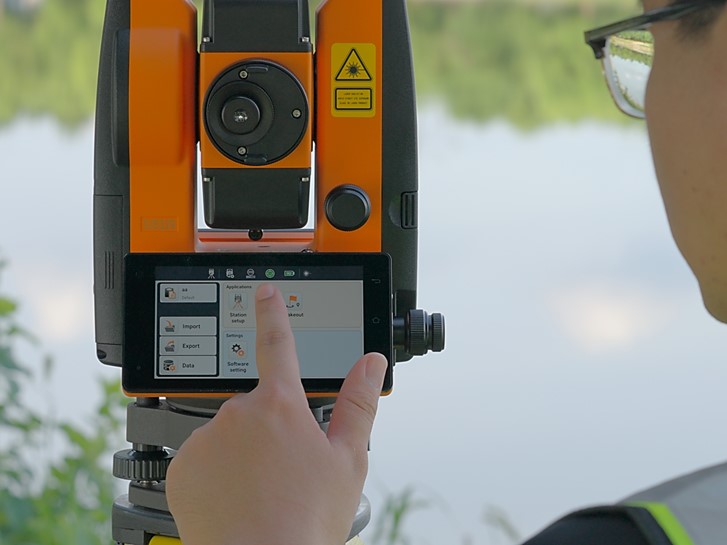

Para aplicações de estação total mais exigentes, a CHCNAV CTS-A100 oferece um desempenho avançado para projectos complexos de levantamento de engenharia e construção que requerem maior precisão e funcionalidade alargada.

Construção de um kit de inquérito completo

Um único instrumento raramente constitui um kit de campo completo. O emparelhamento do recetor certo ou da estação total com um controlador capaz e software integrado transforma os instrumentos individuais num sistema coerente e produtivo.

O CHCNAV LT800 é um tablet e controlador de campo robusto, concebido para se ligar aos instrumentos CHCNAV em condições exteriores exigentes. O seu ecrã de alto brilho mantém a visibilidade sob luz solar direta e a sua construção robusta suporta as exigências físicas dos locais de construção e de levantamento activos. O LT800 executa o software de campo da CHCNAV e fornece uma interface fiável para a recolha de dados, gestão de trabalhos e controlo de instrumentos em tempo real.

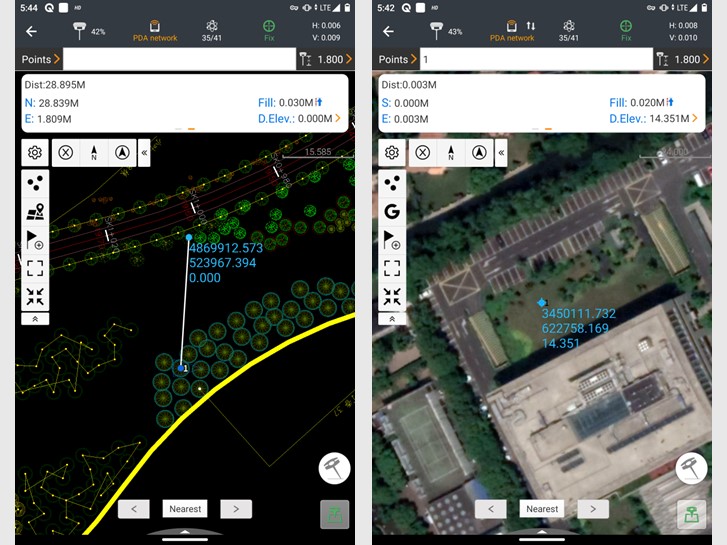

Relativamente ao software, o CHCNAV LandStar é uma plataforma de software profissional de levantamento e mapeamento concebida para funcionar em toda a gama de instrumentos CHCNAV. O LandStar trata da recolha de dados GNSS, operação de estações totais, piquetagem, desenho de estradas e exportação de dados para formatos padrão compatíveis com AutoCAD, ArcGIS e outras plataformas de escritório. A sua interface consistente entre tipos de instrumentos significa que os topógrafos treinados num produto CHCNAV podem fazer a transição para outro com um mínimo de reciclagem.

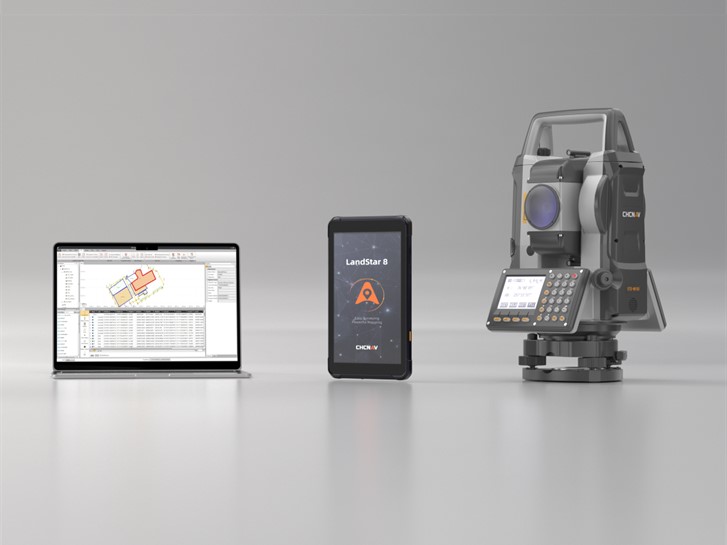

A combinação do recetor GNSS i89 ou i93 com o controlador LT800 e o software LandStar cria um kit GNSS capaz para trabalhos em terreno aberto. A adição de uma estação total CTS-M100 ao mesmo ambiente de software dá à equipa a flexibilidade para lidar com trabalhos em ambientes restritos sem mudar de plataforma ou reprocessar dados em vários sistemas.

Tirar o máximo partido do seu investimento em equipamento

Selecionar o equipamento de levantamento topográfico adequado é apenas o começo. Maximizar o retorno desse investimento requer atenção à forma como o equipamento é utilizado, mantido e integrado no fluxo de trabalho mais amplo do projeto.

A formação é um dos factores mais subvalorizados no desempenho do equipamento. Os topógrafos que compreendem as capacidades e limitações dos seus instrumentos, incluindo a forma de configurar as definições do rover de base, gerir as ligações RTK de rede e interpretar os indicadores de qualidade, obtêm consistentemente melhores resultados do que aqueles que confiam nas definições predefinidas. A CHC Navigation fornece recursos de formação e apoio técnico para ajudar as equipas a ganhar velocidade rapidamente e evitar erros de configuração comuns.

A calibração regular e as actualizações de firmware mantêm os instrumentos a funcionar de acordo com as especificações. Os sistemas RTK GNSS, em particular, beneficiam de firmware atualizado que aperfeiçoa os algoritmos de processamento de sinais e resolve problemas de posicionamento conhecidos. As estações totais devem ser verificadas periodicamente quanto a erros de colimação e erros de índice vertical, especialmente após o transporte ou exposição a condições difíceis.

A disciplina de gestão de dados também é importante. Estabelecer convenções consistentes de nomeação de ficheiros, fazer cópias de segurança dos dados em bruto no final de cada turno e utilizar um único sistema de coordenadas em todos os instrumentos de um projeto evita os conflitos de dados que causam atrasos durante o processamento. Quando a equipa de campo e a equipa do escritório partilham um formato de ficheiro comum e um sistema de referência de coordenadas desde o início, o caminho desde os dados de campo até à entrega final torna-se significativamente mais curto.

Por fim, a avaliação do desempenho após cada projeto ajuda a identificar onde o equipamento correspondeu às expectativas e onde são necessários ajustes. Quer isso signifique alterar as técnicas de medição, adicionar instrumentos ao kit ou rever os fluxos de trabalho, um ciclo de feedback entre o desempenho no terreno e a seleção do equipamento é o que separa as equipas que apresentam resultados de qualidade de forma consistente daquelas que se debatem com problemas recorrentes.
