Dans le domaine de la topographie et de l'ingénierie géospatiale, la précision n'est pas négociable. Qu'il s'agisse d'établir des points de contrôle primaires pour une infrastructure à grande échelle ou d'effectuer une cartographie géodésique sur un terrain éloigné ou complexe, les techniques GNSS de haute précision sont essentielles.
Parmi celles-ci, les levés GNSS statiques continuent de se distinguer par leur fiabilité et leur précision inférieure au centimètre. En utilisant des normes industrielles et des flux de travail éprouvés sur le terrain, nous examinerons l'importance continue du GNSS statique à une époque de plus en plus dominée par les technologies en temps réel telles que la cinématique en temps réel (RTK) et la cinématique post-traitement (PPK). Vous repartirez avec une compréhension claire du fonctionnement du GNSS statique, de ses différences avec le positionnement dynamique et de la manière dont il peut être intégré de manière transparente dans votre flux de travail de topographie.
Fondements du GNSS et mesures statiques
Le GNSS (Global Navigation Satellite Systems) désigne les constellations de satellites telles que le GPS (États-Unis), le GLONASS (Russie), le Galileo (UE), le QZSS (Japon) et le BeiDou (Chine). Ces systèmes transmettent des signaux radio qui permettent aux récepteurs terrestres de calculer leur position en mesurant le temps de propagation du signal à partir de plusieurs satellites.
Cependant, les signaux GNSS bruts sont affectés par plusieurs sources d'erreur, notamment les retards ionosphériques et troposphériques, les imprécisions de l'horloge et de l'orbite des satellites, et les interférences par trajets multiples. Ces facteurs peuvent dégrader de manière significative la précision du positionnement. C'est là que le positionnement GNSS statique devient essentiel. Dans cette méthode, un récepteur est placé à un endroit fixe pendant une période prolongée - généralement de 15 minutes à plusieurs heures - pour collecter des données brutes de haute qualité sur les signaux. Le temps d'observation plus long permet d'éliminer les erreurs aléatoires et de résoudre les ambiguïtés de phase de la porteuse, ce qui permet d'obtenir une précision de l'ordre du millimètre.
Le positionnement statique est idéal pour des applications telles que le contrôle géodésique, l'installation de stations permanentes et la densification des réseaux de référence. Les récepteurs i93 et iBase de CHCNAV prennent en charge le suivi multifréquence et s'intègrent parfaitement au logiciel de post-traitement CGO2.0, ce qui permet aux géomètres de calculer des coordonnées de haute précision, même dans des environnements difficiles.
Pourquoi avons-nous encore besoin de mesures statiques ?
Les mesures GNSS statiques sont bien plus qu'une solution de repli - elles restent la méthode privilégiée pour les applications exigeant une précision et une fiabilité maximales des données. En collectant des données d'observation étendues, les techniques statiques sont particulièrement aptes à atténuer des problèmes tels que les fluctuations de la géométrie du satellite, les perturbations atmosphériques et les interférences par trajets multiples.
- Contrôle de haute précision pour les projets critiques: dans les scénarios à fort enjeu - tels que le développement d'infrastructures, la délimitation de frontières ou l'établissement d'un réseau de contrôle primaire - même des erreurs de l'ordre du centimètre peuvent entraîner des désalignements coûteux. Le GNSS statique permet une précision de l'ordre du millimètre grâce à de longues sessions d'observation qui éliminent le bruit et résolvent les ambiguïtés de la phase de la porteuse. Lors de l'alignement des points de contrôle sur un référentiel géodésique national, les observations statiques garantissent la cohérence et la répétabilité des coordonnées.
- Vérification et densification fiables des points de contrôle: Les points de contrôle peuvent se déplacer au fil du temps en raison de changements environnementaux ou de mouvements de l'écorce terrestre, en particulier dans les régions à forte activité sismique. Le GNSS statique permet aux géomètres de réoccuper et de revalider ces points avec une grande précision, et d'introduire de nouvelles stations intermédiaires pour densifier les réseaux, en assurant la continuité spatiale et en minimisant la propagation des erreurs dans les projets à grande échelle.
- Stabilité à long terme: Le GNSS statique offre une stabilité inégalée des mesures à long terme. Contrairement aux solutions en temps réel, qui peuvent se dégrader en raison d'obstructions temporaires du signal ou d'anomalies atmosphériques, les techniques statiques conservent leurs performances dans toutes les conditions. Elles sont donc idéales pour les stations de base permanentes et les réseaux de surveillance des déformations.
- Performance dans les environnements difficiles: Dans les endroits où la visibilité GNSS est faible, tels que les canyons urbains, les forêts denses ou les terrains montagneux, les méthodes statiques excellent. Un récepteur stationnaire peut suivre des signaux partiels en continu, et un temps d'observation prolongé permet une correction d'erreur avancée lors du post-traitement. Les récepteurs CHCNAV, dotés d'algorithmes robustes de suivi des signaux et d'atténuation des interférences, sont spécialement conçus pour ces environnements, garantissant l'exhaustivité des données et la précision de la position.
Comment fonctionnent les mesures statiques ?
Lelevé GNSS statique est une méthode systématique conçue pour atteindre une précision de positionnement maximale grâce à un suivi des signaux sur une longue durée et à des techniques avancées de post-traitement. Le processus se compose de trois phases clés :
- La mise en place et l'observation: La procédure commence par le placement de deux ou plusieurs récepteurs GNSS à des positions fixes, l'un à un point de référence connu (station de base), et les autres à des endroits inconnus (rovers ou stations d'étude). Ces récepteurs doivent rester stationnaires et suivre simultanément les signaux d'au moins quatre satellites communs. Dans de nombreux cas, les données des stations de référence à fonctionnement continu (CORS) ou des réseaux géodésiques nationaux peuvent être utilisées comme données de base, ce qui réduit la nécessité de déployer du matériel supplémentaire sur le terrain.
- Collecte des données: Chaque récepteur enregistre les observations GNSS brutes, en mettant l'accent sur les données de phase de la porteuse, qui capturent les cycles d'ondes du signal à une haute résolution. Ces données sont essentielles pour résoudre les ambiguïtés des nombres entiers, une étape clé pour atteindre une précision inférieure au centimètre. La durée d'observation dépend de facteurs tels que la longueur de la ligne de base, la visibilité du satellite et la qualité du signal. Pour les lignes de base inférieures à 10 km, une session de 15 à 30 minutes est souvent suffisante. Les lignes de base plus longues, supérieures à 30 km, ou les environnements à fortes interférences, peuvent nécessiter plusieurs heures, voire plusieurs jours de collecte de données pour garantir des résultats fiables.
- Post-traitement: Après la collecte des données, les fichiers bruts sont importés dans un logiciel de post-traitement, tel que le CGO de la CHCNAV, pour un calcul précis des coordonnées. Le logiciel calcule le vecteur de base entre les stations de référence et les stations du rover et corrige les erreurs d'orbite des satellites, les retards atmosphériques et les écarts d'horloge à l'aide de données d'éphémérides et de modèles de correction précis. L'un des principaux avantages de CGO2.0 est son flux de travail automatisé : il simplifie la résolution des ambiguïtés, effectue des contrôles de qualité statistiques et ajuste la géométrie du réseau lorsque plusieurs stations sont impliquées. Le résultat final est une solution de positionnement de haute précision, avec des mesures de précision, qui peut être exportée dans différents systèmes de coordonnées pour répondre aux spécifications du projet.

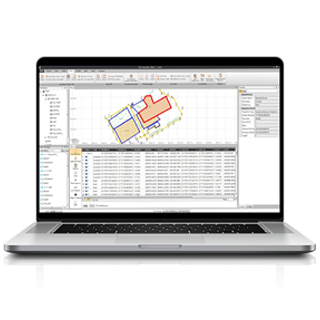

CHCNAV CGO Logiciel de post-traitement
Différences entre GNSS statique, RTK et PPK
Il est impératif de choisir la bonne méthode de correction GNSS pour répondre à vos besoins en matière de levés. Le GNSS statique, le RTK (Real-Time Kinematic) et le PPK (Post-Processed Kinematic) offrent chacun des atouts différents en termes de précision, de flux de travail et d'adaptation à l'environnement.
Récepteur GNSS iBase de CHCNAV
- LeGNSS statique offre la plus grande précision de positionnement, atteignant souvent une précision de l'ordre du millimètre pour les travaux de base. Il nécessite la collecte de données stationnaires sur de longues périodes et s'appuie sur un post-traitement pour éliminer les erreurs. Cette méthode est idéale pour l'établissement de réseaux de contrôle, la création de lignes de base géodésiques, les mesures sur de longues distances et les projets pour lesquels une fiabilité et une répétabilité absolues sont essentielles.
- LeGNSS RTK permet un positionnement en temps réel, une station de base transmettant des données de correction en direct à un robot via des réseaux radio ou cellulaires. Il fournit une précision de l'ordre du centimètre pendant que le rover se déplace, ce qui en fait la solution idéale pour les chantiers de construction, les levés topographiques et les systèmes de contrôle des machines. Cependant, la méthode RTK a ses limites car elle nécessite une liaison de communication stable et fonctionne mieux sur des lignes de base courtes (généralement <30 km). La précision peut également être dégradée par des pertes de signal, une visibilité limitée des satellites ou la variabilité de l'atmosphère.
- Le GNSS PPK associe la précision du post-traitement à la collecte mobile de données. Il est bien adapté aux drones, aux enquêtes montées sur véhicule et à d'autres applications où le rover est constamment en mouvement. Après le travail sur le terrain, les données GNSS sont synchronisées avec une station de base et corrigées après la mission, ce qui élimine la nécessité d'une liaison de données en direct. Cette méthode permet généralement d'obtenir une précision inférieure au décimètre ou au centimètre. Bien que plus précis que le RTK dans les environnements instables, le PPK n'atteint généralement pas la précision millimétrique du GNSS statique, en particulier sur de longues lignes de base ou sur des terrains difficiles.
Comment mettre en œuvre des mesures statiques dans vos projets
La clé de la réussite des flux de travail GNSS statiques consiste à associer la collecte de données brutes GNSS à un traitement bureautique fiable. Les solutions logicielles LandStar et CGO de CHCNAV rationalisent l'ensemble du processus, de la capture des données à la sortie des coordonnées finales. Ces solutions prennent en charge des tâches telles que le calcul de la ligne de base, l'analyse de la fermeture des boucles et l'ajustement du réseau.
Configuration sur le terrain avec CHCNAV LandStar: LandStar offre une interface conviviale pour la configuration de la collecte de données GNSS statiques. Les utilisateurs peuvent définir des paramètres essentiels tels que le format RINEX, le taux d'enregistrement (par exemple, 1 Hz), la hauteur de l'antenne (inclinée ou verticale) et la durée de la session. Des outils tels que les paramètres de masque d'élévation et d'autres options permettent d'optimiser la qualité des données. Une fois configuré, le système enregistre des données satellitaires brutes prêtes à être post-traitées et peut être utilisé pour une analyse précise de la ligne de base et du réseau.
Post-traitement avec CHCNAV CGO: CGO est le logiciel bureautique de CHCNAV dédié au traitement des observations GNSS. Il guide les utilisateurs dans l'importation des données brutes, le calcul des lignes de base et l'ajustement des réseaux à l'aide de la méthode des moindres carrés. Les outils intégrés permettent la validation de la fermeture des boucles, l'analyse des résidus et l'exportation des coordonnées. Grâce à la prise en charge des fichiers RINEX, des stations de base multiples et d'un contrôle qualité rigoureux, CGO garantit un flux de travail structuré et fiable pour les projets géodésiques, cadastraux et d'ingénierie qui nécessitent une grande précision de positionnement.
Flux de post-traitement des données GNSS
La valeur durable du GNSS statique dans un monde géodésique dynamique
Les levés GNSS statiques restent l'étalon-or pour les applications géodésiques de haute précision, offrant une précision inégalée, une fiabilité à long terme et de solides performances dans des environnements complexes. Alors que le RTK offre une commodité en temps réel et que le PPK ajoute de la flexibilité pour les flux de travail mobiles, les méthodes statiques restent essentielles pour établir des réseaux de contrôle, valider les données géospatiales et assurer la cohérence des projets d'arpentage et d'ingénierie à grande échelle.
Les solutions GNSS statiques intégrées de CHCNAV - des récepteurs bi-fréquence avancés comme la série i93 de CHCNAV aux puissantes plateformes de post-traitement comme CGO 2.0 de CHCNAV - permettent aux professionnels de rationaliser les flux de travail du terrain au bureau sans compromettre la rigueur scientifique. Des régions montagneuses aux canyons urbains, en passant par les projets d'infrastructure et les réseaux géodésiques nationaux, les mesures statiques garantissent que chaque coordonnée fondamentale est soutenue par la précision et l'intégrité.
Pour les géomètres, les ingénieurs et les professionnels du secteur géospatial qui cherchent à assurer l'avenir de leurs stratégies de positionnement, investir dans des capacités GNSS statiques robustes n'est pas seulement un avantage, c'est essentiel. Découvrez comment la technologie de CHCNAV peut améliorer vos normes de précision et contactez nos experts pour une assistance personnalisée sur votre prochain projet.
