Cartografía de 600 cruces urbanos con el RS10, un escáner láser 3D portátil con tecnología GNSS RTK SLAM

A medida que las ciudades gestionan el tráfico con mayor detalle, las intersecciones complejas se han convertido en una prioridad, y los equipos encargados de su planificación necesitan mapas topográficos precisos y actualizados de cada una de ellas. Un solo proyecto puede abarcar varios cientos de intersecciones, a veces varios miles, en un plazo muy ajustado. Para un proyecto de cartografía topográfica en el distrito central de una gran ciudad de China, un socio de CHC Navigation utilizó el CHCNAV RS10 para capturar más de 600 cruces, creó modelos 3D ligeros a partir de los escaneos y elaboró los mapas necesarios a partir de dichos modelos, completando el trabajo dentro del plazo previsto y superando la inspección de calidad.

El reto: cientos de sitios web pequeños y con mucho tráfico

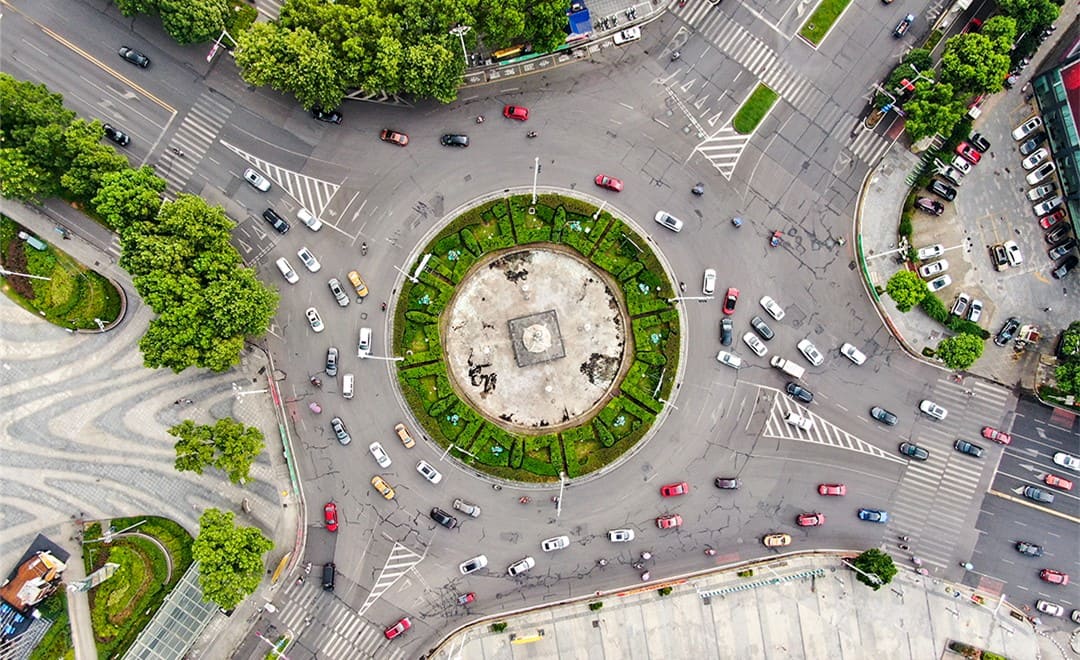

Los cruces se cuentan entre los lugares más difíciles de inspeccionar en una ciudad. Cada uno de ellos es pequeño, pero están repartidos por toda la red viaria, y cada uno está repleto de los elementos que necesita un mapa de tráfico: marcas viales, semáforos, señales, cámaras, tapas de alcantarilla y rejillas de desagüe.


Las opciones convencionales conllevaban un coste en este tipo de proyectos:


• Los levantamientos con estación total y rover GNSS RTK implicaban largos periodos de trabajo en la calzada. Los plazos se alargaban y los equipos quedaban expuestos a los vehículos y peatones que circulaban por allí.

• Los levantamientos con drones resultaban ineficaces, ya que cada intersección abarca solo una pequeña superficie y los emplazamientos están dispersos. Las restricciones de vuelo y los árboles de las calles que obstaculizaban la visibilidad suponían limitaciones adicionales, y los mapas resultantes aún requerían comprobaciones sobre el terreno y un nuevo trazado.


El proyecto requería un método que permitiera capturar rápidamente cada intersección, mantuviera al equipo alejado del tráfico y generara datos lo suficientemente detallados como para poder utilizarlos sin necesidad de volver al lugar.

Captando cada cruce desde la acera

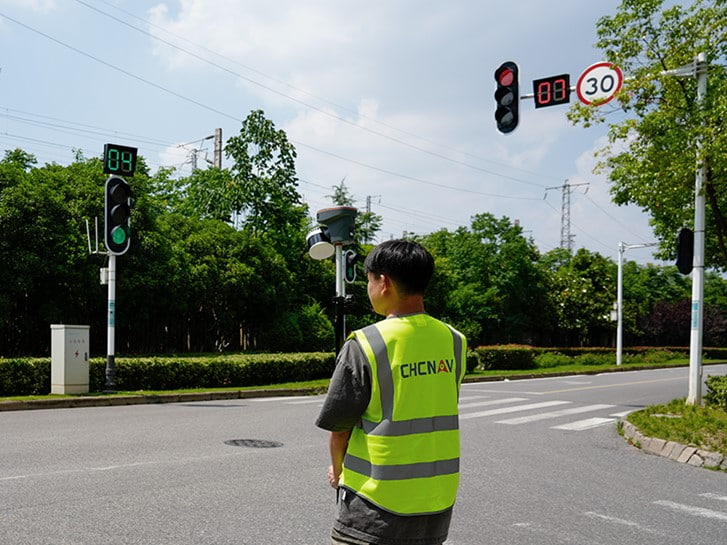

El equipo de campo utilizó el RS10 en modo de pértiga. Al montar el escáner en una pértiga topográfica, se elevó por encima de los peatones y vehículos que pasaban, lo que proporcionó una línea de visión más clara y ayudó a garantizar la integridad de los datos capturados. Un operador recorrió la acera a lo largo de la intersección y volvió sobre sus pasos, y esa única pasada fue suficiente para capturar el lugar, por lo que nadie tuvo que adentrarse en la calzada.

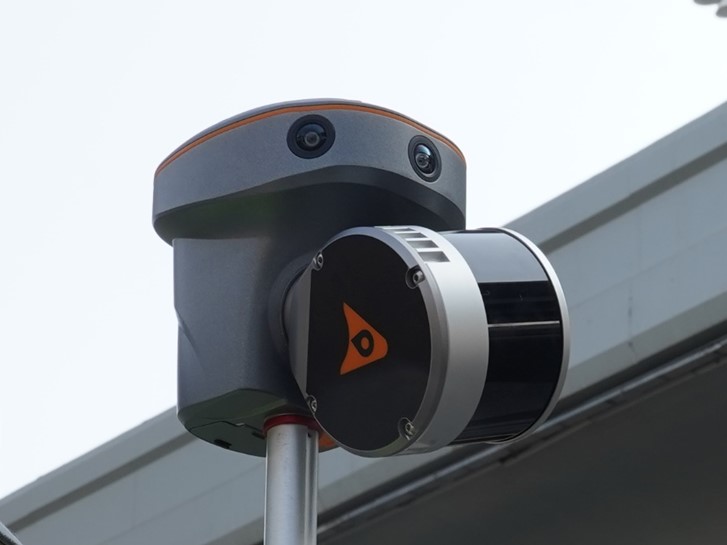

El RS10 combina GNSS RTK con LiDAR y SLAM visual, y en su página web se indica que ofrece una precisión absoluta de 5 cm. Dado que el levantamiento de la nube de puntos se georreferencia sobre el terreno, el equipo no tuvo que establecer puntos de control con antelación para la transformación de coordenadas, lo que supuso un ahorro considerable de tiempo y trabajo en cientos de emplazamientos.

Una persona logró registrar una intersección completa en entre 10 y 15 minutos, incluyendo:


• las marcas viales, las zonas verdes y el alumbrado público

• semáforos, señales de tráfico, letreros con los nombres de las calles y cámaras

• Contenedores de basura, armarios de telecomunicaciones, tapas de alcantarilla y rejillas de desagüe pluvial

De una nube de puntos a un modelo 3D ligero

El cliente solicitó mapas topográficos a escala 1:500 en el Sistema de Coordenadas Geodésicas de China 2000, con alturas elipsoidales, elaborados con un conjunto de símbolos prescrito y una estructura de capas que se ajustara exactamente a un plano de muestra.

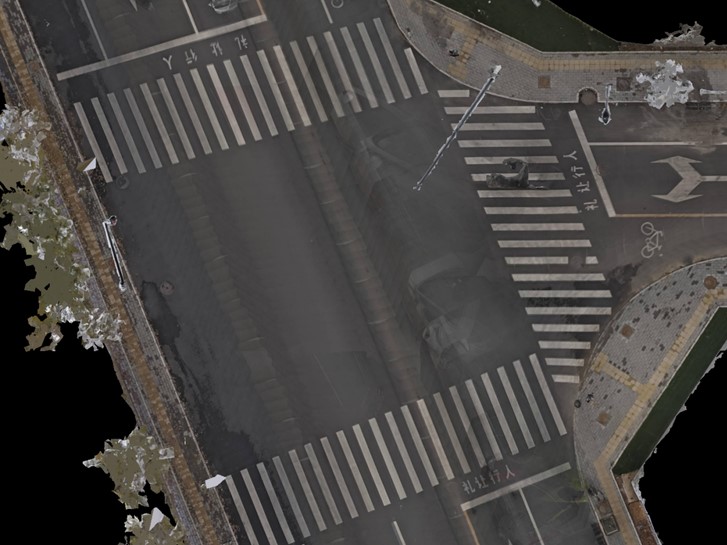

El equipo procesó los escaneos en CHCNAV CoPre. Tras configurar el sistema de coordenadas y seleccionar los datos, el refinamiento con un solo clic y el modelado HPM procesaron los escaneos automáticamente y generaron modelos 3D en formato OSGB, ya referenciados al sistema de coordenadas requerido.


Un algoritmo actualizado de detección de objetos en movimiento en CoPre reconoció a los peatones y vehículos y los filtró automáticamente, por lo que no fue necesario limpiar manualmente los modelos antes de su representación.

Los modelos OSGB son aproximadamente un 80 % más pequeños que las nubes de puntos de las que proceden. El equipo los importó directamente a su software de cartografía CAD ya existente como referencia de dibujo, lo que evitó tener que adquirir ordenadores de mayores prestaciones y ahorró al personal el tiempo y el coste que habría supuesto aprender a utilizar un software de dibujo con nubes de puntos desde cero.

Elaboración del mapa topográfico a partir del modelo

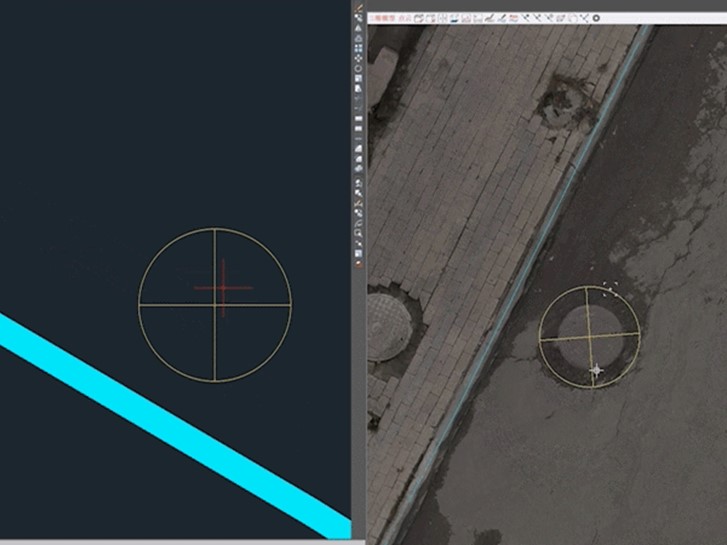

Gracias a un modelo 3D detallado y de alta resolución de cada cruce que aparecía en pantalla, los delineantes podían identificar y etiquetar directamente cada señal de tráfico, cada letrero con el nombre de la calle y cada tapa de alcantarilla. En proyectos anteriores, la falta de elementos o atributos que no se podían identificar a partir de los datos topográficos había supuesto repetidas visitas de seguimiento y la necesidad de volver a trazar los planos. En este caso, la información necesaria para el mapa ya se encontraba en el modelo.

Los resultados: 600 cruces en dos meses

El proyecto se llevó a cabo con dos sistemas RS10 y dos equipos de dos personas cada uno. Cada equipo capturó y dibujó entre 10 y 13 cruces al día, y entre ambos completaron más de 600 cruces en dos meses, todos los cuales superaron el control de calidad.


Un flujo de trabajo repetible para redes de carreteras

Lo que hizo que este proyecto funcionara no fue un único emplazamiento rápido, sino un método que se mantuvo eficaz en cientos de ellos. La captura desde la acera mantuvo a los equipos alejados del tráfico, los escaneos georreferenciados eliminaron el paso de los puntos de control y los modelos ligeros permitieron a los delineantes trabajar con el software CAD al que estaban acostumbrados, en lugar de tener que aprender a utilizar herramientas de nubes de puntos. Para los equipos de topografía que se enfrentan a un gran número de emplazamientos urbanos pequeños y concurridos, esa combinación convierte el levantamiento topográfico de carreteras en un proceso de producción constante y predecible.


El mismo flujo de trabajo con RS10 y CoPre también ha permitido realizar un levantamiento topográfico en un solo día de un emplazamiento en el que no podían volar los drones. Para corredores en los que la captura aérea se adapta a la escala del proyecto, descubre cómo nuestro LiDAR aéreo da soporte a los proyectos viarios y explora toda nuestra gama de soluciones de cartografía móvil en 3D.
