Global400 kHz y 550 kHz con FM CHIRP
Precisión de balanceo y cabeceo de 0,03°
145° de cobertura, hasta 6 veces la profundidad del agua
3,5 kg, fácil despliegue en USVs

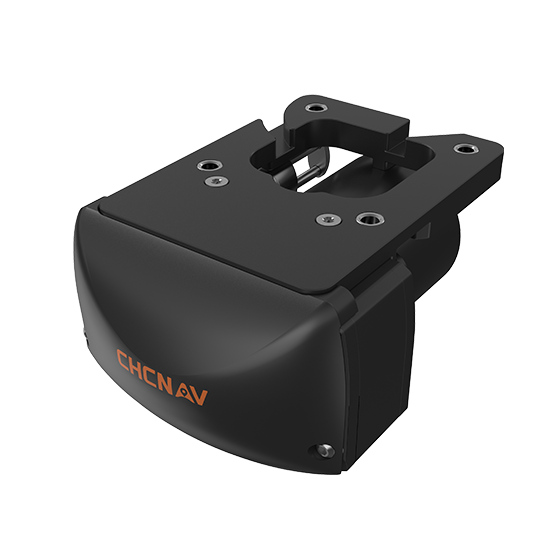

La HN-400M permite conmutar sin problemas entre 400 kHz y 550 kHz. El modo de 550 kHz permite realizar levantamientos de alta resolución en aguas poco profundas, mientras que el modo de 400 kHz con FM CHIRP mejora la penetración en aguas profundas y turbias. Un solo sistema ofrece un rendimiento constante desde lagos interiores hasta entornos offshore.
La IMU integrada proporciona compensación de movimiento en tiempo real a nivel centimétrico. Suprime el balanceo, el cabeceo y el oleaje del buque, reduciendo la deriva de los datos y evitando la rotura de las líneas de medición en puertos offshore hasta condiciones de mar de nivel 3. La HN-400M garantiza una adquisición de datos continua y fiable en condiciones adversas.

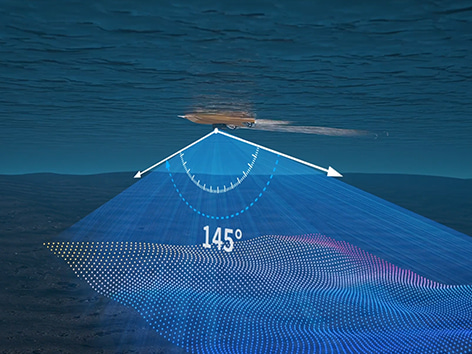

Con una cobertura de barrido de hasta 6 veces la profundidad del agua, la HN-400M reduce la cantidad de líneas de levantamiento necesarias y minimiza el tiempo de tránsito de la embarcación. La HN-400M mejora la eficacia de los levantamientos, reduce los costes operativos y permite una completa cobertura batimétrica en un solo despliegue.

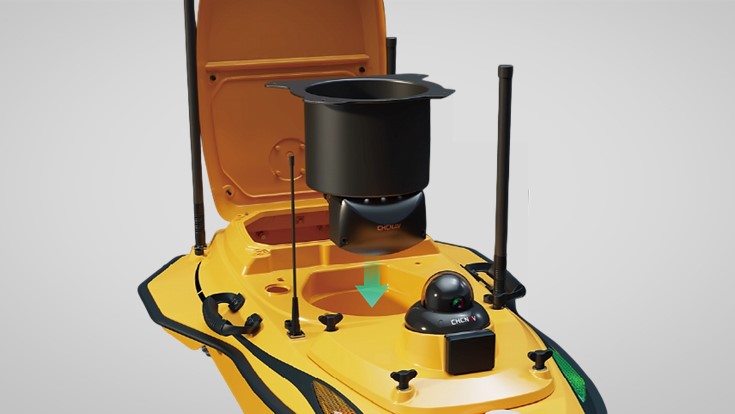

Su diseño integrado y su estructura ligera permiten un despliegue rápido en USV y embarcaciones tripuladas. Con un peso de sólo 3,5 kg, la HN-400M reduce las limitaciones de instalación y simplifica las operaciones en plataformas compactas. No se requiere calibración durante la instalación.
EasySail proporciona un flujo de trabajo con un solo toque para la conexión de dispositivos, la configuración de parámetros, la adquisición de datos y la previsualización en tiempo real. Simplifica las operaciones de campo, reduce las barreras técnicas y favorece una ejecución eficaz y coherente de los estudios.
Dragado de canales

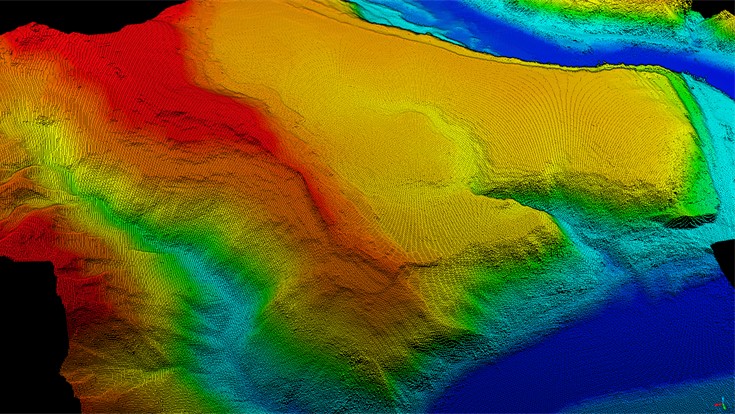

Levantamientos offshore

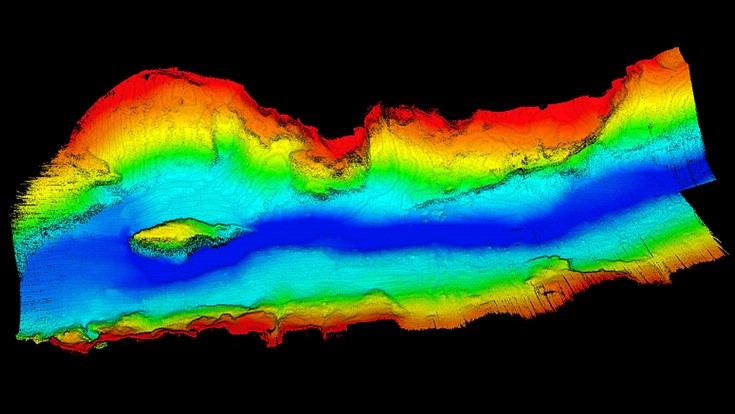

Topografía de ríos y lagos

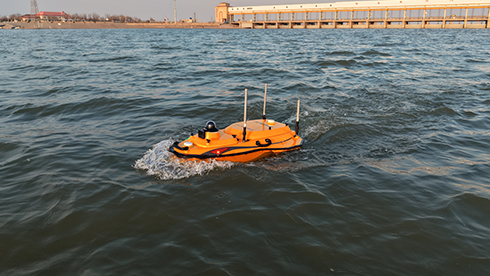

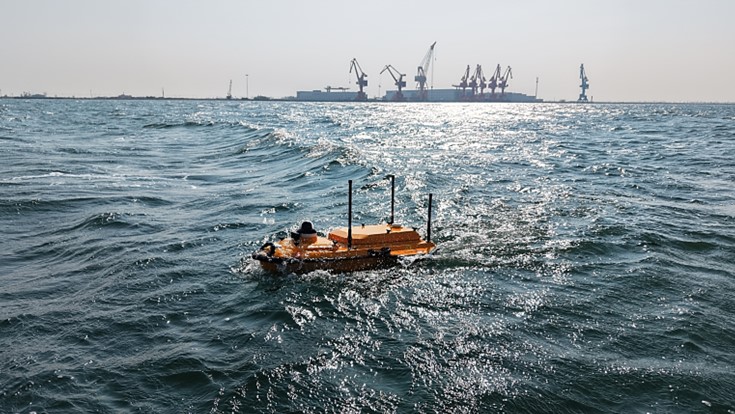

Inspección de puertos y puentes
Una ecosonda multihaz de alta frecuencia (550 kHz, por ejemplo) es adecuada para levantamientos en aguas poco profundas, ya que proporciona una mayor resolución y un mapeo del lecho marino más detallado. Los sistemas con capacidad de doble frecuencia permiten a los usuarios adaptarse a distintas profundidades manteniendo la calidad de los datos.
En aguas turbias o ricas en sedimentos, las frecuencias más bajas, como 400 kHz, mejoran la penetración de la señal y la detección del fondo. Un sistema multihaz de doble frecuencia permite a los operadores alternar entre resolución y penetración según las condiciones del agua, garantizando resultados fiables.
La cobertura de barrido se refiere a la anchura de la zona del fondo marino medida en una sola pasada. Suele expresarse en grados o como un múltiplo de la profundidad del agua. Una cobertura de barrido más amplia, de hasta 145° o 6 veces la profundidad del agua, reduce las líneas de sondeo y mejora la eficacia.
Un sistema de navegación inercial compensa el movimiento de la embarcación, incluidos el balanceo, el cabeceo y el oleaje. Un INS de alta precisión garantiza una adquisición de datos estable, reduce los errores de posicionamiento y mantiene una calidad constante en los levantamientos, especialmente en entornos dinámicos o offshore.

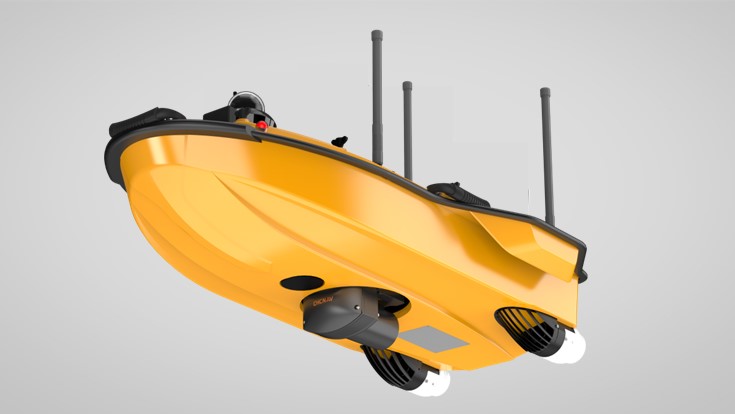

Sí, muchas ecosondas multihaz modernas están diseñadas para su integración con USV. Los sistemas ligeros y compactos permiten su despliegue en plataformas pequeñas, facilitando una recogida de datos eficaz y segura en zonas poco profundas, peligrosas o de difícil acceso.
La operación de doble frecuencia permite a los topógrafos adaptarse a distintos entornos sin cambiar el equipo. La alta frecuencia permite cartografiar con detalle aguas poco profundas, mientras que la baja frecuencia garantiza una detección fiable de la profundidad en condiciones más profundas o complejas, reduciendo la necesidad de realizar varias pasadas de sondeo.
El precio de la ecosonda multihaz HN-400M depende de la configuración que elija. Para obtener información detallada sobre precios y opciones, póngase en contacto con CHC Navigation a través de la página de contacto.
La HN-400M es una ecosonda multihaz. La multihaz cubre un amplio barrido de hasta 145° por pasada, mientras que las ecosondas monohaz miden una sola línea de profundidad cada vez. La multihaz es más rápido para levantamientos de áreas más amplias.
No. La HN-400M se instala sin necesidad de calibración. La IMU y el transductor integrados están alineados de fábrica, por lo que la unidad está lista para el trabajo topográfico en cuanto se enciende en la embarcación o el USV.
La HN-400M funciona normalmente en un rango de profundidad de 0,2 m a 200 m, y su rendimiento real depende de factores ambientales como la temperatura y la salinidad del agua.
