Global400 kHz und 550 kHz mit FM CHIRP
0,03° Roll- und Nickgenauigkeit
145° Schwaden, bis zu 6x Wassertiefe
3,5 kg, einfacher Einsatz auf USVs

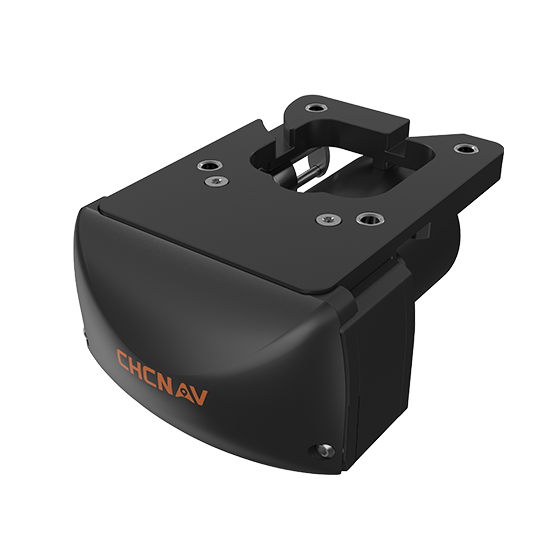

Das HN-400M ermöglicht den nahtlosen Wechsel zwischen 400 kHz und 550 kHz. Der 550-kHz-Modus unterstützt hochauflösende Flachwasseruntersuchungenwährend 400 kHz mit FM-Chirp die Durchdringung in tiefen und trüben Gewässern verbessert. Ein einziges System ermöglicht eine konsistente Leistung von Binnenseen bis zu küstennahen Umgebungen.
Die integrierte IMU bietet einen zentimetergenauen Bewegungsausgleich in Echtzeit. Sie unterdrückt Roll-, Nick- und Hebungsbewegungen des Schiffes, reduziert die Datendrift und verhindert unterbrochene Vermessungslinien in küstennahen Häfen bis zu Seegang 3. Der HN-400M gewährleistet eine kontinuierliche und zuverlässige Datenerfassung unter rauen Bedingungen.
Das HN-400M deckt einen Bereich bis zur 6-fachen Wassertiefe ab, wodurch die Anzahl der erforderlichen Vermessungslinien reduziert und die Transitzeit des Schiffes minimiert wird. Das HN-400M verbessert die Vermessungseffizienz, senkt die Betriebskosten und ermöglicht eine umfassende bathymetrische Abdeckung in einem einzigen Einsatz.
Das integrierte Design und die leichte Struktur unterstützen den schnellen Einsatz auf USVs und bemannten Schiffen. Mit einem Gewicht von nur 3,5 kg verringert das HN-400M die Installationsanforderungen und vereinfacht den Betrieb auf kompakten Plattformen. Während der Installation ist keine Kalibrierung erforderlich.
EasySail bietet einen One-Touch-Workflow für Geräteanschluss, Parameterkonfiguration, Datenerfassung und Echtzeitvorschau. Es vereinfacht die Arbeitsabläufe vor Ort, reduziert technische Barrieren und unterstützt eine effiziente und konsistente Durchführung der Vermessung.
Ausbaggern der Fahrrinne
Nearshore-Vermessung
Fluss- und See-Vermessung
Hafen- und Brückeninspektion
Fächerecholot
5.46 MB
3.55 MB
3.55 MB
Ein Fächerecholot mit Hochfrequenzbetrieb, z. B. 550 kHz, eignet sich gut für Flachwasseruntersuchungen, da es eine höhere Auflösung und eine detailliertere Kartierung des Meeresbodens ermöglicht. Systeme mit Zweifrequenzbetrieb ermöglichen es dem Nutzer, sich an unterschiedliche Tiefen anzupassen und dabei die Datenqualität beizubehalten.
In trüben oder sedimentreichen Gewässern verbessern niedrigere Frequenzen wie 400 kHz die Signalpenetration und die Bodenerkennung. Mit einem Zweifrequenz-Multibeam-System können die Bediener je nach Wasserbedingungen zwischen Auflösung und Durchdringung wechseln und so zuverlässige Ergebnisse erzielen.
Die Schwadabdeckung bezieht sich auf die Breite des Meeresbodens, die in einem einzigen Durchgang gemessen wird. Sie wird in der Regel in Grad oder als Vielfaches der Wassertiefe angegeben. Eine größere Schwadabdeckung, z. B. bis zu 145° oder dem 6-fachen der Wassertiefe, reduziert die Anzahl der Vermessungslinien und verbessert die Effizienz.
Ein Trägheitsnavigationssystem kompensiert die Bewegungen des Schiffes, einschließlich Roll-, Nick- und Hebungsbewegungen. Hochpräzises INS gewährleistet eine stabile Datenerfassung, reduziert Positionierungsfehler und sorgt für eine gleichbleibende Vermessungsqualität, insbesondere in dynamischen oder küstennahen Umgebungen.
Ja, viele moderne Fächerecholote sind für die Integration mit USVs konzipiert. Leichte und kompakte Systeme ermöglichen den Einsatz auf kleinen Plattformen und unterstützen die effiziente und sichere Datenerfassung in flachen, gefährlichen oder schwer zugänglichen Gebieten.
Der Zweifrequenzbetrieb ermöglicht es Vermessern, sich an unterschiedliche Umgebungen anzupassen, ohne die Ausrüstung wechseln zu müssen. Die hohe Frequenz unterstützt die detaillierte Kartierung von Flachwasser, während die niedrigere Frequenz eine zuverlässige Tiefenerkennung in tieferen oder komplexen Bedingungen gewährleistet und die Notwendigkeit mehrerer Messdurchgänge reduziert.
Der Preis des HN-400M Fächerecholots hängt von der von Ihnen gewählten Konfiguration ab. Für detaillierte Preise und Optionen kontaktieren Sie bitte CHC Navigation über die Kontaktseite.
Das HN-400M ist ein Fächerecholot. Fächerecholote decken einen breiten Bereich von bis zu 145° pro Durchgang ab, während Einstrahlecholote jeweils nur eine einzige Tiefenlinie messen. Fächerecholote sind schneller bei der Vermessung größerer Gebiete.
Nein. Das HN-400M ist bei der Installation kalibrierungsfrei. Die integrierte IMU und der Schwinger sind werkseitig ausgerichtet, sodass das Gerät sofort nach dem Einschalten auf dem Schiff oder USV für die Vermessungsarbeiten bereit ist.
Das HN-400M arbeitet normalerweise in einem Tiefenbereich von 0,2 m bis 200 m, wobei die tatsächliche Leistung von Umweltfaktoren wie Wassertemperatur und Salzgehalt abhängt.
